Построение систем обозначения для стали по EN 10027-1, EN 10027-2, ECISS IC 10

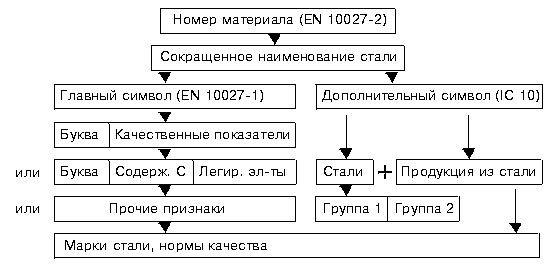

Система обозначения для стали

Дополнительные символы для сокращенного наименования (DIN V 17006 T.100 (1991), ECISS IC 10 (1991), EN 10027-1 (1992))

Группа 1. Механические или физические свойства сталей.

 Буква  Главный символ Дополнительный символ для сталей
    Группа 1 Группа 2
S =
G = стальное литье
ставится впереди, если необходимо		 Стали для строительства
Например: S355JO
ранее:        Fe 510C
Свойства:
Минимальный предел текучести (Re) в N/mm2 (три цифры).		 Раб.разрушения    Температура
        в Джоулях             проверки
27 J     40 J     60 J          oC
JR       KR       LR           +20
JO       KO       LO              0
J2        K2        L2            -20
J3        K3        L3            -30
J4        K4        L4            -40
J5        K5        L5            -50
J6        K6        L6            -60
M= термомеханически деформированный
N= нормализованный
Q= термообработанный
G= другие качества, если необходимо с 1 или 2 цифрами		 C= с особой пластичностью в холодном состоянии
D= для покрытия расплавом
E= для эмалирования
F= для ковки
L= для низких температур
M= термомеханически деформированный
N= нормализованный
O= для шельфовых сооружений
Q= термообработанный
S= для судостроения
T= для труб
W= стойкий к атмосферным явлениям
P=
G=стальное литье
ставится впереди, если необходимо		 Стали для сосудов под давлением
Например: P265B
ранее:         FeE265KR
Свойства: Минимальный предел текучести (Re) в N/mm2 (три цифры). 		 M= термомеханически деформированный
N= нормализованный
Q= термообработанный
В= баллоны со сжатым газом
S= простые сосуды под давлением
G= другие качества, если необходимо с 1 или 2 цифрами 		 H= высокая температура
L= низкая температура
R= комнатная температура
X= высокая и низкая температура
L= Трубы для магистральных трубопроводов
Например: L360QB
ранее:        360QT
Свойства: Минимальный предел текучести (Re) в N/mm2 (три цифры).		 M= термомеханически деформированный
N= нормализованный
Q= термообработанный
G= другие качества, если необходимо с 1 или 2 цифрами		 Буква и цифра, если необходимо
E= Стали для машиностроения
Например: Е295
ранее:        Fe490-2
Свойства: Минимальный предел текучести (Re) в N/mm2 (три цифры). 		 G= другие качества, если необходимо с 1 или 2 цифрами
B= Арматурные стали
Например: B500N
Свойства: Предел текучести (Re) в N/mm2 (три цифры). 		 N= нормальной вытяжки
H= высокой вытяжки
G= другие качества, если необходимо с 1 или 2 цифрами
Y= Горячекатаные стали для предварительно напряженных конструкций
Например: Y1770C
ранее:         Fe1770
Свойства: Минимальное временное сопротивление (Rm) в N/mm2 (четыре цифры, возможен ноль впереди).		 С= холоднотянутая проволока
H= горячекатаные или предварительно напряженные прутки
Q= термообработанная проволока
S= тонкий трос
G= другие качества, если необходимо с 1 или 2 цифрами
R= Рельсовые стали
Например: R0880Mn
ранее:        3B
Свойства: Минимальное временное сопротивление (Rm) в N/mm2 (четыре цифры, возможен ноль впереди). 		 Mn= высокое содержание
MnCr= легированные
CrG= другие качества, если необходимо с 1 или 2 цифрами 		 Q= термообработанная проволока
H(T)=
HT
если только установлено временное сопротивление		 Холоднокатаная плоская продукция из высокотвердых сталей для холодной деформации
Например: Н420М
ранее:        FeE420HF
Свойства: Минимальный предел текучести (Re) в N/mm2 (три цифры).
Свойства: Минимальное временное сопротивление (Rm) в N/mm2 (НТ и три цифры). 		 M= термомеханически прокатаные или холоднокатаные
В= упрочнение при нагреве после штамповки
Р= легированные фосфором
Х= двухфазная
Y= с малым содержанием элементов внедрения (С и N)
G= другие качества, если необходимо с 1 или 2 цифрами		 D= покрытие, нанесенное горячим способом
 D=  Плоская продукция из мягких (низкоуглерод.) сталей для холодной деформации
Например: DC12EK
ранее:         FeK4
Свойства:
C= холоднокатаная
D= горячекатаная, предназначенная непосредственно для холодной деформации
X= состояние проката (горяч. или холодн.) (две буквы или цифры)		 D= покрытие, нанесенное горячим способом
EK= для эмалирования
DK= для безгрунтового эмалирования
G= другие качества, если необходимо с 1 или 2 цифрами
 T(H)= Упаковочные листы и ленты
Например: Т660
ранее:         DR660
Свойства: Заданный предел текучести (Re) в N/mm2 для двойного обжатия изделия (три цифры).
Например: ТН52
ранее:         F52
Свойства: Предписанное среднее число твердости для простого обжатия изделия (ТН и две цифры) 		 Дополнительные символы не предусмотрены  Дополнительные символы не предусмотрены
M= Электролисты и ленты
Например: М400-50А
ранее:         FeV400-50HA
Свойства: Предельно допустимые потери на перемагничивание в W/kg (две цифры) 		 Для магнитной индукции при 50Hz от 1.5 Тесла
А= с неориентированным зерном
D= нелегированные, без заключительного отжига
E= легированные, без заключительного отжига
N= с нормальными потерями на перемагничивание

Для магнитной индукции при 50Hz от 1.7 Тесла
S= ориентированные зерна с ограниченными потерями на перемагничивание
Р= ориентированные зерна с низкими потерями на перемагничивание

 Дополнительные символы не предусмотрены

Группа 2. Химические свойства сталей.

 Буква  Главный символ Дополнительный символ для сталей
    Группа 1 Группа 2
C=
G=стальное литье
ставится впереди, если необходимо 		 Нелегированные стали со средним содержанием Mn < 1%, кроме автоматных сталей.
Например: С35Е4
ранее:         2С35
Содержание углерода: (до трех цифр = 100 х среднее содержание С заданного интервала. 		 Е= заданное максимальное содержание
SR= заданный диапазон содержания
SD= для волочения проволоки
С= особая пластичность в холодном состоянии
S= для пружин
Т= для инструмента
W= для сварочной проволоки
G= другие качества, если необходимо с 1 или 2 цифрами
... =
G=стальное литье
ставится впереди, если необходимо		 Нелегированные стали с содержанием Mn > 1%, нелегированные автоматные стали, а также легированные стали (кроме быстрорежущих), поскольку среднее содержание отдельных легирующих элементов ниже 5%.
Например: 28Mn6
ранее:         28 Mn 6
Содержание углерода: (до трех цифр = 100 х среднее содержание С заданного интервала. 		 Легирующие элементы:
Буквы = символы для характеризации легирующих элементов.
Числа = отделены, соответствуют среднему содержанию элемента, умноженному на нижеследующий фактор.
Элемент                                         Фактор
Cr, Co, Mn, Ni, Si, W                           4
Al, Be, Cu, Mo, Nb, Pb, Ta, Ti, V, Zr    10
Ce, N, P, S                                         100
B                                                      1000 		 Дополнительные символы не предусмотрены
X=
G=стальное литье
ставится впереди, если необходимо		 Легированные стали (кроме быстрорежущих), поскольку среднее содержание по меньшей мере одного легирующего элемента > 5%.
Например: X5CrNi18-10
ранее:         X 5 CrNi 18 10
Содержание углерода: (до трех цифр = 100 х среднее содержание С заданного интервала. 		 Легирующие элементы:
Буквы = символы для характеризации легирующих элементов, выстроенные по убыванию содержания элементов (при одинаковом содержании в алфавитном порядке).
Числа = отделены тире, соответствуют среднему содержанию элемента, умноженному на нижеследующий фактор.
HS= Быстрорежущие стали.
Например: HS2-9-1-8
ранее:         HS 2-9-1-8
Содержание легирующих элементов: числа, отделенные тире - процентное содержание легирующих элементов в следующем порядке: W-Mo-V-Co 		 Дополнительные символы не предусмотрены  Дополнительные символы не предусмотрены
Символы для особых требований (символы отделяются знаком + от предыдущих).
+С  - крупнозернистая сталь;
+F  - мелкозернистая сталь;
+Н  - с особой прокаливаемостью;
+Z15  - с минимальным относительным сужением 15%;
+Z25  - с минимальным относительным сужением 25%;
+Z35  - с минимальным относительным сужением 35%.

Символы для изделий из стали (символы отделяются знаком + от предыдущих).
+А  - алюминирование горячим способом;
+AR  - Al-плакирование прокаткой;
+AS  - с покрытием сплавом Al-Si;
+AZ  - с покрытием сплавом Al-Zn (Al>50%);
+СЕ  - специальное электролитическое хромирование;
+СU  - медное покрытие;
+IC  - неорганическое покрытие;
+OC  - органическое покрытие;
+S  - горячее цинкование;
+SЕ  - электролитическое цинкование;
+T  - горячее покрытие повышенного качества сплавом Pb-Sn;
+TЕ  - электролитическое покрытие сплавом Pb-Sn;
+Z  - горячее цинкование;
+ZA  - покрытие сплавом Zn-Al (Zn>50%);
+ZЕ  - электролитическое цинкование;
+ZF  - цинковое покрытие с диффузионным отжигом;
+ZN  - электролитическое покрытие Zn-Ni.
